पीटी कैबिनेट और मीटरिंग कैबिनेट का विश्लेषण

विद्युत प्रणाली में पीटी कैबिनेट एक महत्वपूर्ण भूमिका निभाता है। यह एक सटीक वोल्टेज कनवर्टर की तरह होता है, जो उच्च-वोल्टेज प्रणाली के वोल्टेज को एक सुरक्षित वोल्टेज में परिवर्तित करता है जिसका उपयोग मापन और सुरक्षा उपकरणों द्वारा किया जा सकता है। कैबिनेट के मुख्य उपकरणों में वोल्टेज ट्रांसफार्मर, सुरक्षा फ़्यूज़ और लाइटनिंग अरेस्टर शामिल हैं, जो मिलकर एक संपूर्ण वोल्टेज निगरानी और सुरक्षा प्रणाली बनाते हैं।

एक मुख्य घटक के रूप में, वोल्टेज ट्रांसफार्मर यह एक ट्रांसफार्मर की तरह काम करता है, जो हज़ारों वोल्ट के उच्च वोल्टेज को मानक 100V या 220V के निम्न वोल्टेज सिग्नल में परिवर्तित कर सकता है। यह रूपांतरण न केवल विभिन्न माप उपकरणों के लिए एक सुरक्षित कार्यशील वोल्टेज प्रदान करता है, बल्कि रिले सुरक्षा उपकरणों के लिए आवश्यक वोल्टेज सिग्नल भी प्रदान करता है। फ्यूज एक सुरक्षा गार्ड के रूप में कार्य करता है, जो असामान्य परिस्थितियों में समय रहते सर्किट को काटकर वोल्टेज ट्रांसफार्मर को क्षति से बचाता है। तड़ित अवरोधक की उपस्थिति, उपकरणों को बिजली गिरने और ऑपरेटिंग ओवरवोल्टेज से होने वाले नुकसान को प्रभावी ढंग से रोकती है।

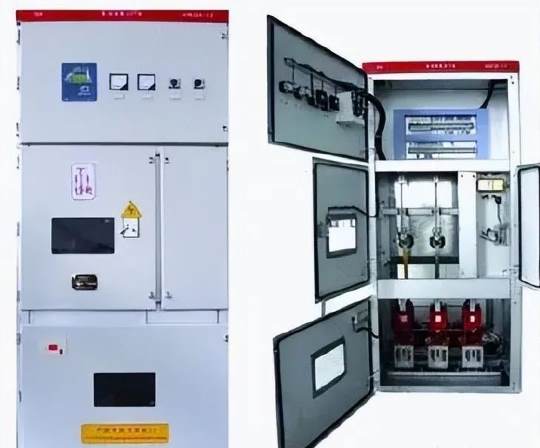

संरचनात्मक डिज़ाइन के संदर्भ में, पीटी कैबिनेट एक मॉड्यूलर बख्तरबंद संरचना को अपनाता है और एक बड़ी अवलोकन खिड़की से सुसज्जित है, जिससे ऑपरेटर किसी भी समय उपकरण की स्थिति को समझ सकते हैं। इसका अनूठा प्राथमिक और द्वितीयक सर्किट पृथक्करण डिज़ाइन न केवल सुरक्षित संचालन सुनिश्चित करता है, बल्कि रखरखाव और मरम्मत को भी आसान बनाता है। कुछ पीटी कैबिनेट ट्रॉली संरचना को भी अपनाते हैं, जो उपकरण रखरखाव की सुविधा को और बेहतर बनाता है।

मापने वाला कैबिनेट

मीटरिंग कैबिनेट, विद्युत प्रणाली में विद्युत ऊर्जा मीटरिंग के लिए प्रयुक्त एक महत्वपूर्ण उपकरण है। इसका मुख्य कार्य विद्युत ऊर्जा के उपयोग को सटीक रूप से दर्ज करना है। कैबिनेट में मुख्य विन्यास में उच्च-परिशुद्धता वोल्टेज ट्रांसफार्मर, करंट ट्रांसफार्मर और विशेष विद्युत ऊर्जा मीटर शामिल हैं। ये उपकरण विद्युत ऊर्जा मीटरिंग की सटीकता सुनिश्चित करने के लिए एक साथ काम करते हैं।

पीटी कैबिनेट के विपरीत, मीटरिंग कैबिनेट डेटा की सटीकता और विश्वसनीयता पर अधिक ध्यान देते हैं। आंतरिक मीटरिंग ट्रांसफार्मर में सटीकता का स्तर अधिक होता है, और विद्युत ऊर्जा मीटर छेड़छाड़-रोधी डिज़ाइन को अपनाता है और बिजली विभाग के लिए एक विशेष लीड सील से सुसज्जित होता है। यह सख्त प्रबंधन उपाय मीटरिंग डेटा की प्रामाणिकता सुनिश्चित करता है और बिजली बिल निपटान के लिए एक विश्वसनीय आधार प्रदान करता है।

संरचना की दृष्टि से, मीटरिंग कैबिनेट आमतौर पर स्थिर होते हैं और आकर्षक लाइव डिस्प्ले से सुसज्जित होते हैं। कुछ क्षेत्रों में, मीटरिंग कैबिनेट में समर्पित मीटरिंग कक्ष भी होते हैं ताकि मीटरिंग उपकरणों को अन्य उपकरणों से भौतिक रूप से अलग रखा जा सके और मीटरिंग सुरक्षा को और अधिक सुनिश्चित किया जा सके।

मुख्य अंतर

कार्यात्मक स्थिति के दृष्टिकोण से, पीटी कैबिनेट सिस्टम निगरानी और सुरक्षा पर ध्यान केंद्रित करते हैं, जबकि मीटरिंग कैबिनेट ऊर्जा मीटरिंग पर ध्यान केंद्रित करते हैं। यह अंतर सीधे उपकरण विन्यास में परिलक्षित होता है: पीटी कैबिनेट में ओवरवोल्टेज से निपटने के लिए लाइटनिंग अरेस्टर लगे होने चाहिए, और मीटरिंग कैबिनेट में सटीक माप सुनिश्चित करने के लिए उच्च-परिशुद्धता वाले करंट ट्रांसफॉर्मर लगे होने चाहिए।

प्रबंधन प्राधिकरण में भी महत्वपूर्ण अंतर हैं। एक सिस्टम सुरक्षा उपकरण के रूप में, पीटी कैबिनेट उपयोगकर्ताओं को आवश्यक रखरखाव कार्य करने की अनुमति देता है; जबकि बिजली बिल निपटान के आधार के रूप में, मीटर कैबिनेट के पास प्रबंधन प्राधिकरण पूरी तरह से बिजली विभाग के पास होता है और उपयोगकर्ताओं को बिना अनुमति के इसे संचालित करने की अनुमति नहीं होती है।

स्थापना स्थान का चुनाव भी दोनों के बीच कार्यात्मक अंतर को दर्शाता है। पीटी कैबिनेट आमतौर पर पूरे बिजली सिस्टम की सेवा के लिए मुख्य बसबार पर लगाए जाते हैं; मीटरिंग कैबिनेट उपयोगकर्ता के प्राप्त करने वाले छोर पर विशिष्ट उपयोगकर्ताओं की बिजली खपत को रिकॉर्ड करने के लिए लगाए जाते हैं। यह लेआउट न केवल सिस्टम निगरानी आवश्यकताओं को पूरा करता है, बल्कि सटीक मीटरिंग भी प्राप्त करता है।
