बसबार ज्ञान स्पष्टीकरण
बसबार का कार्य विद्युत ऊर्जा का संग्रहण, वितरण और संचरण करना है। विद्युत प्रणाली में, बसबार वितरण उपकरण में विभिन्न धारा-वाहक शाखा परिपथों को आपस में जोड़ते हैं, और विद्युत ऊर्जा के संग्रहण, वितरण और संचरण की भूमिका निभाते हैं।
सामान्यतः प्रयुक्त बसबारों को दो प्रकारों में विभाजित किया जाता है: हार्ड बसबार और सॉफ्ट बसबार।
- हार्ड बसबार
- बसबार वर्गीकरण: बसबारों को उनके आकार के अनुसार आयताकार बसबार, गर्त बसबार, हीरा बसबार, ट्यूबलर बसबार आदि में विभाजित किया जा सकता है।
(1) आयताकार बसबार सबसे अधिक इस्तेमाल किए जाने वाले बसबार हैं, जिन्हें बसबार भी कहा जाता है। उनकी सामग्री के अनुसार, इन्हें एल्युमिनियम बसबार (एल्युमिनियम बार) और कॉपर बसबार (कॉपर बार) में विभाजित किया जाता है। आयताकार बसबार के फायदे हैं आसान निर्माण और स्थापना, संचालन के दौरान छोटे बदलाव और बड़ी धारा वहन क्षमता, लेकिन लागत अपेक्षाकृत अधिक होती है।
आयताकार बसबारों की रेटेड धारा क्षैतिज और ऊर्ध्वाधर रूप से स्थापित होने पर भिन्न होती है, इसलिए ऊष्मा अपव्यय भी भिन्न होता है। ऊर्ध्वाधर बसबारों की ऊष्मा अपव्यय स्थिति बेहतर होती है, जबकि समतल-माउंटेड बसबारों की ऊष्मा अपव्यय स्थिति खराब होती है, इसलिए समतल-माउंटेड बसबारों की रेटेड धारा ऊर्ध्वाधर-माउंटेड बसबारों की तुलना में 5% से 8% कम होती है: हालाँकि, विद्युत बल के तहत ऊर्ध्वाधर-माउंटेड बसबारों की यांत्रिक स्थिरता खराब होती है।
(2) गर्त-आकार और हीरे के आकार के दोनों बसबारों का उपयोग बड़े धाराओं वाले बसबार पुलों में और उन स्थितियों में किया जाता है जहां थर्मल और गतिशील स्थिरता पर उच्च आवश्यकताएं रखी जाती हैं।

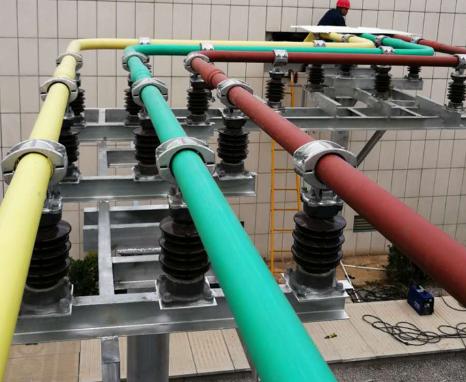

(3) ट्यूबलर बसबार आमतौर पर प्लग डिस्कनेक्टर्स के साथ उपयोग किए जाते हैं। वर्तमान में, अधिकांश उपयोग किए जाने वाले बसबार स्टील ट्यूब बसबार होते हैं, जिनका निर्माण आसान होता है, लेकिन इनकी धारा-वहन क्षमता कम होती है। ट्यूबलर बसबार की विशेषताएँ: विस्तारित व्यास के कारण, प्रतिघात कम होता है। समान व्यास वाले बसबार की तुलना में, प्रवाहित होने वाली प्रचालन धारा बहुत अधिक होती है।
- आयताकार और वृत्ताकार अनुप्रस्थ काटों के जनरेट्रिक्स की तुलना
समान अनुप्रस्थ काट क्षेत्रफल के अंतर्गत, आयताकार बसबार की परिधि वृत्ताकार बसबार से बड़ी होती है, और ऊष्मा अपव्यय सतह भी बड़ी होती है, इसलिए शीतलन की स्थिति अच्छी होती है। इसके अलावा, जब AC धारा बसबार से होकर गुजरती है, तो त्वचा प्रभाव के कारण, आयताकार अनुप्रस्थ काट बसबार का प्रतिरोध भी वृत्ताकार अनुप्रस्थ काट बसबार की तुलना में छोटा होता है। इसलिए, समान अनुप्रस्थ काट क्षेत्रफल और समान स्वीकार्य ताप तापमान के अंतर्गत, आयताकार अनुप्रस्थ काट बसबार में वृत्ताकार अनुप्रस्थ काट बसबार की तुलना में अधिक स्वीकार्य कार्यशील धारा होती है। इसलिए, 35kV से कम के इनडोर वितरण उपकरण अधिकतर आयताकार अनुप्रस्थ काट बसबार का उपयोग करते हैं। 35kV से अधिक के बाहरी वितरण उपकरणों में, कोरोना को रोकने के लिए अधिकतर वृत्ताकार अनुप्रस्थ काट बसबार का उपयोग किया जाता है। बसबार की सतह की वक्रता त्रिज्या जितनी छोटी होगी, विद्युत क्षेत्र की ताकत उतनी ही अधिक होगी। आयताकार अनुप्रस्थ काट के चारों कोनों में कोरोना घटना होने की संभावना अधिक होती है, और वृत्ताकार अनुप्रस्थ काट में कोई विद्युत क्षेत्र सांद्रता घटना नहीं होती है। विद्युत क्षेत्र की ताकत को कम करने और बसबार व्यास को बढ़ाने के लिए, 110kV और उससे अधिक के आउटडोर वितरण उपकरणों में स्टील कोर एल्यूमीनियम स्ट्रैंडेड तार या ट्यूबलर बसबार का उपयोग किया जाता है।
- हार्ड बसबार कनेक्शन
कठोर बसबार आमतौर पर क्रिम्प या वेल्ड किए जाते हैं। क्रिम्पिंग का अर्थ है बसबारों को स्क्रू से क्रिम्प करना ताकि उन्हें आसानी से बदला और अलग किया जा सके। वेल्डिंग का अर्थ है इलेक्ट्रिक वेल्डिंग या गैस वेल्डिंग से दबाना, जिसका उपयोग आमतौर पर उन जगहों पर किया जाता है जहाँ उन्हें अलग करना आवश्यक नहीं होता। कठोर बसबारों के लिए सोल्डरिंग और बाइंडिंग की अनुमति नहीं है। तांबे और एल्यूमीनियम बसबारों को जोड़ते समय, तांबे के बसबारों को टिन किया जाना चाहिए या क्रिम्पिंग के लिए गैस्केट के रूप में जिंक शीट का उपयोग किया जाना चाहिए।
- कठोर बसबार के लिए विस्तार जोड़ का कार्य
वस्तुओं में तापीय प्रसार और संकुचन की विशेषताएँ होती हैं। संचालन के दौरान गर्मी के कारण बसबार की लंबाई बदल जाती है। तापीय प्रसार और संकुचन के कारण बसबार और सहायक इंसुलेटर पर अत्यधिक तनाव और क्षति से बचने के लिए, कठोर बसबार पर विस्तार जोड़ लगाए जाने चाहिए।
2) सॉफ्ट बसबार: इसमें एल्यूमीनियम स्ट्रैंडेड तार, तांबे स्ट्रैंडेड तार, स्टील कोर एल्यूमीनियम स्ट्रैंडेड तार, विस्तारित व्यास खोखले कंडक्टर आदि शामिल हैं।
लचीले बसबार का उपयोग अधिकतर बाहरी स्थानों पर किया जाता है। बाहरी स्थान बड़ा होता है, कंडक्टरों के बीच की दूरी अधिक होती है, और ऊष्मा अपव्यय प्रभाव अच्छा होता है, निर्माण सुविधाजनक होता है, और लागत कम होती है।
चाहे कोई भी बसबार चुना जाए, निम्नलिखित शर्तें पूरी होनी चाहिए:
(1) चयनित बसबार को निरंतर कार्यशील धारा की आवश्यकताओं को पूरा करना होगा।
(2) उच्च औसत वार्षिक भार, लंबी बसबार और बड़ी ट्रांसमिशन क्षमता वाले बसबारों के लिए, चयन आर्थिक वर्तमान घनत्व पर आधारित होना चाहिए।
(3) बसबार का परीक्षण किया जाना चाहिए और कोरोना वोल्टेज के अनुसार योग्य होना चाहिए।
(4) शॉर्ट-सर्किट थर्मल स्थिरता स्थितियों के अनुसार सत्यापित।
(5) शॉर्ट-सर्किट गतिशील स्थिरता परीक्षण पास करें।
